EFH in Holzrahmenbauweise mit Friesengiebel

HRB mit Friesengiebel

Einfamilienhaus mit Friesengiebel in Holzrahmenbauweise. Vollständige Planung von der 3D-Modellierung über die Statik-Abstimmung bis zur Werk- und Montageplanung.

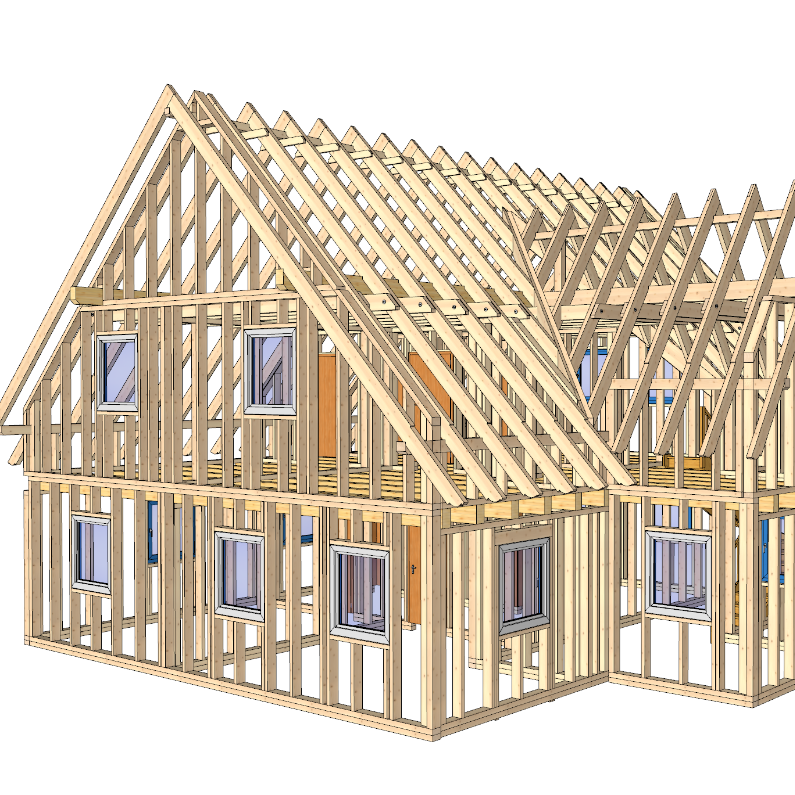

Holzkonstruktion

Holzständerwerk im Rohbauzustand: 856 Bauteile mit 2.985,6 m Gesamtlauflänge und 36,064 m³ Holzvolumen (17.244,78 kg Gesamtgewicht), vollständig für Zuschnitt und Montage aufbereitet.

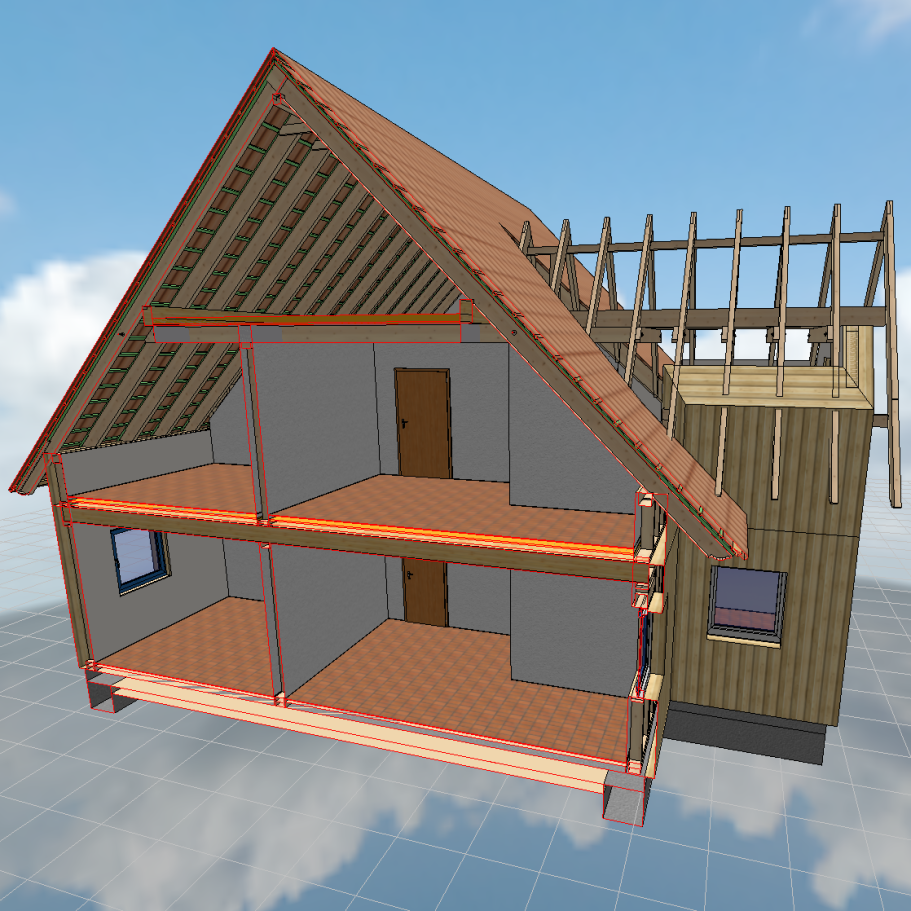

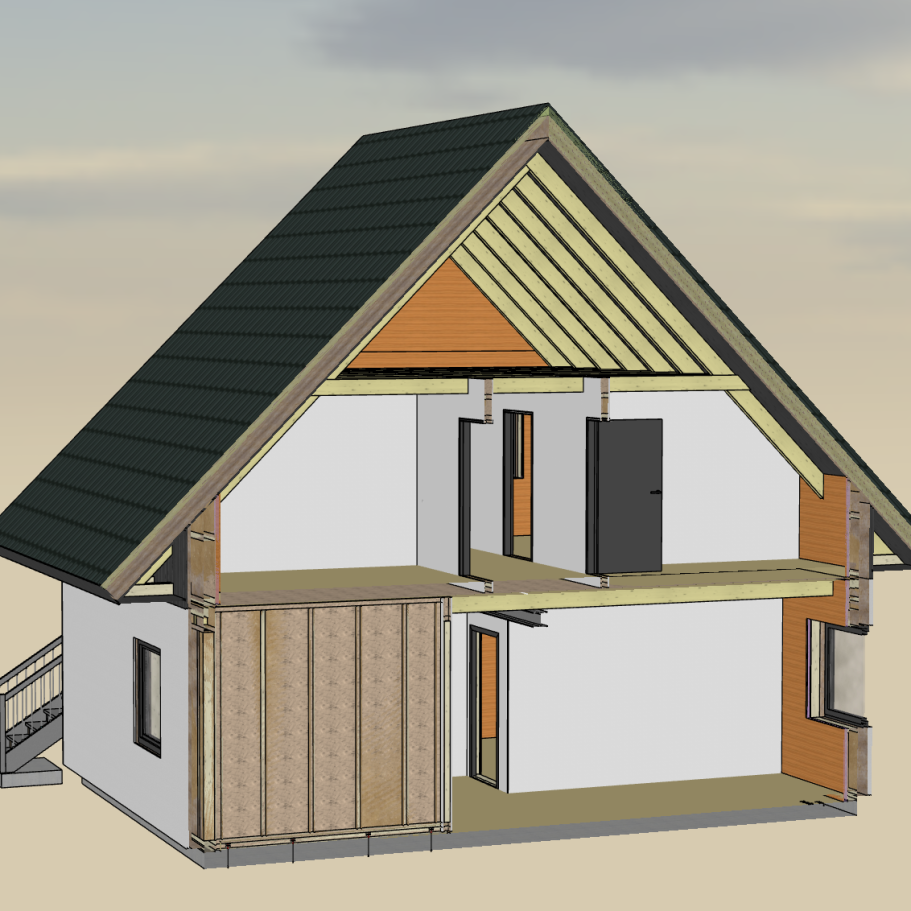

Schnitt

Schnittdarstellung durch das Gebäude mit Wand-, Decken- und Dachaufbau – Grundlage für die Abstimmung mit dem Tragwerksplaner sowie für Werk- und Montageplanung.

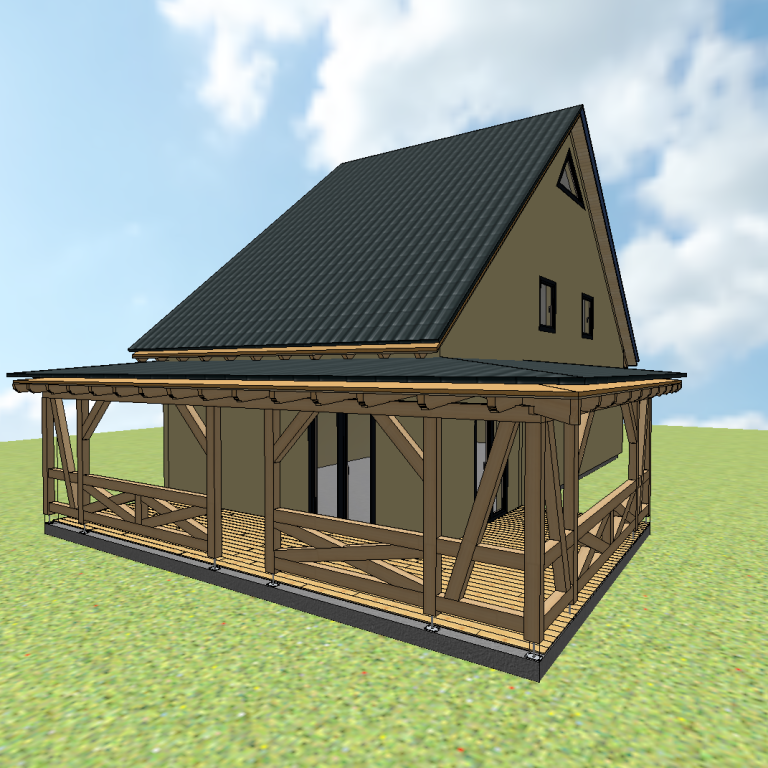

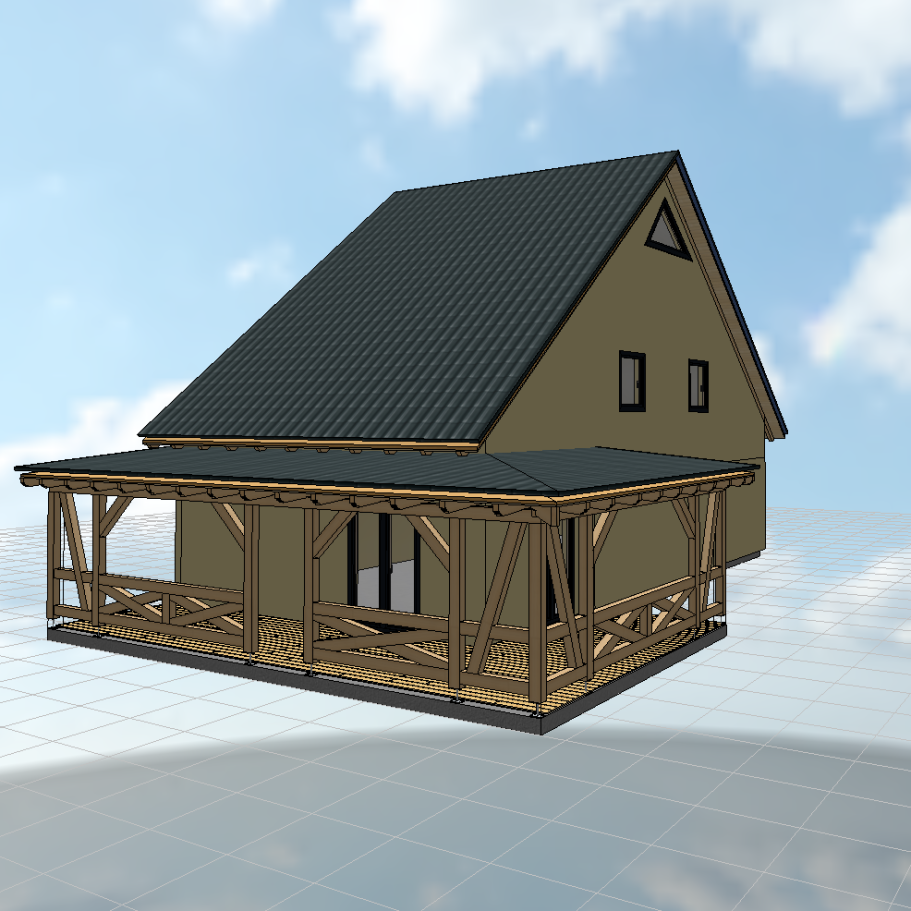

Terrassenüberdachung mit Fachwerkwänden

Überdachung mit Fachwerk

Terrassenüberdachung als Anbau in Fachwerkbauweise, ca. 9,5 × 8 m Grundfläche. 3D-Planung als Ausführungsgrundlage für den Bauherrn in Eigenleistung.

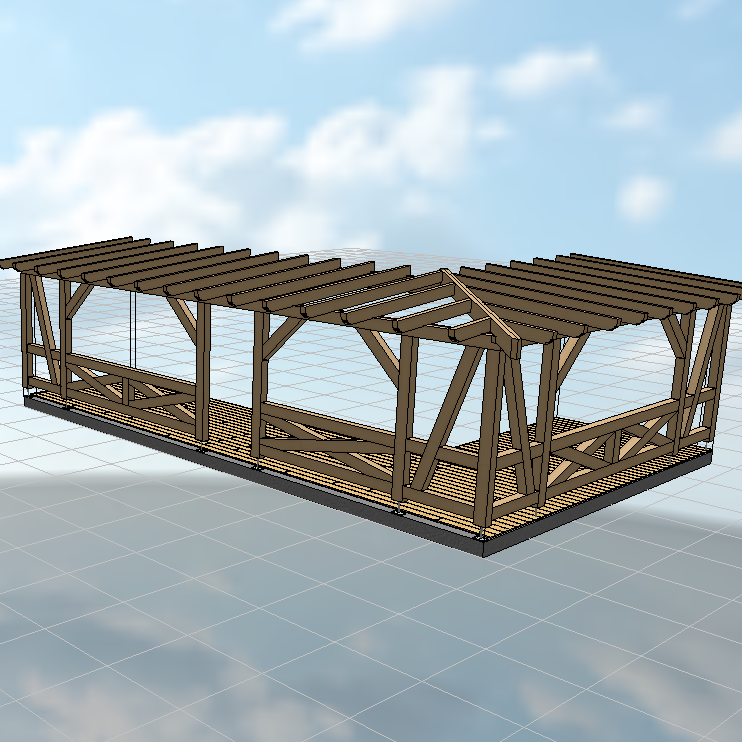

Pfosten-Riegel-Konstruktion/Tragwerk

Offene Fachwerkkonstruktion mit Andreaskreuzen zur Aussteifung. Vollständige 3D u. 2D-Planung als Grundlage für Zuschnitt (Hundegger) und Montage.

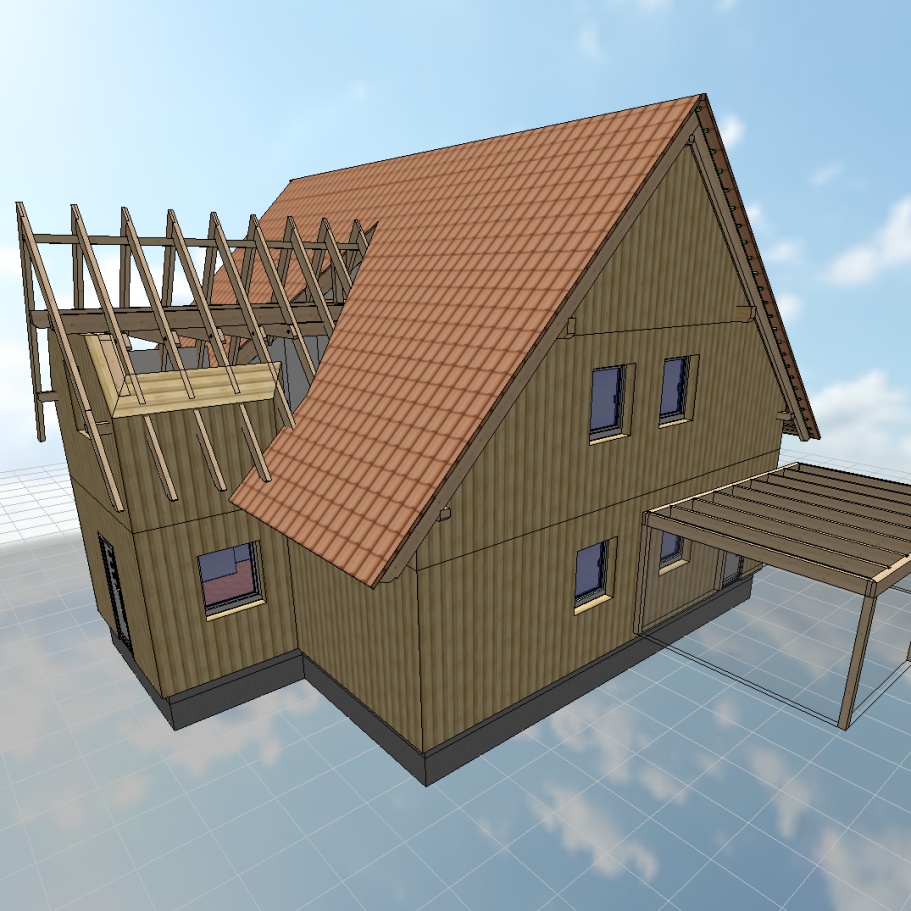

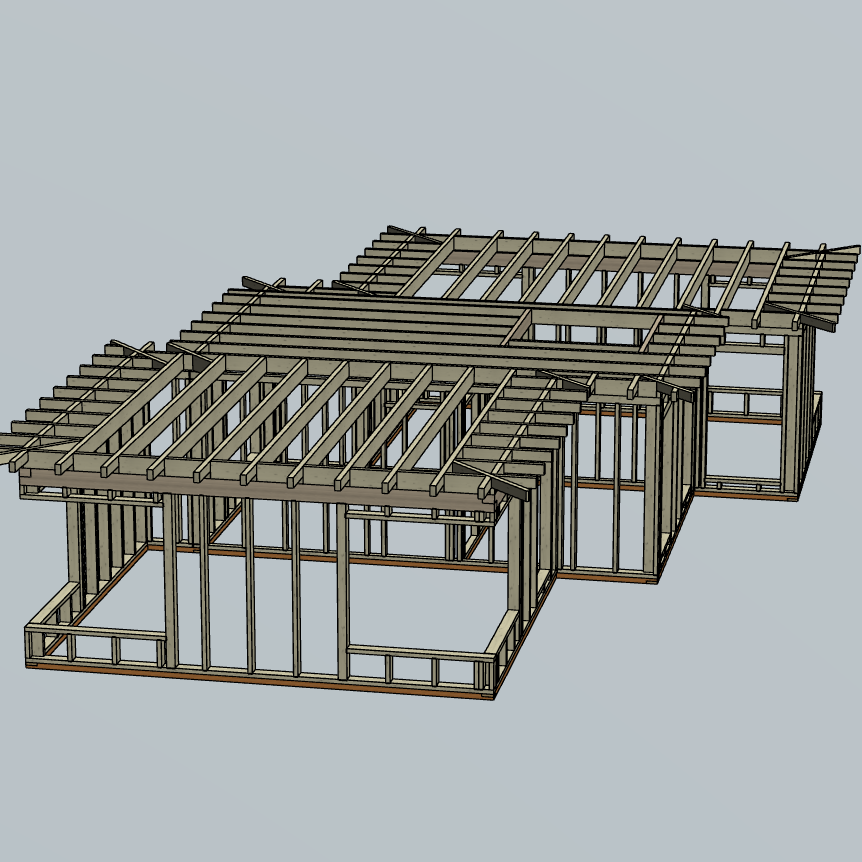

Staffelgeschoss

Aufstockung auf ein bestehendes Gebäude in Holzrahmenbauweise. Unregelmäßiger, aus drei Baukörpern zusammengesetzter Grundriss mit 14 Wänden

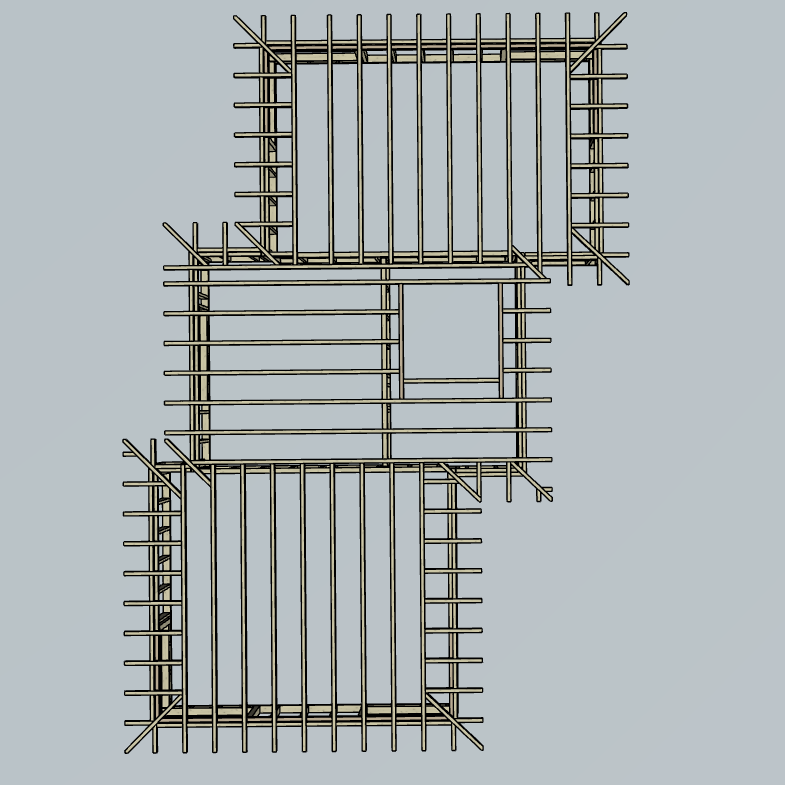

Draufsicht

454 Bauteile mit 10,853 m³ Holzvolumen und 813,75 m Gesamtlaufmeter (5.180,7 kg Gesamtgewicht).

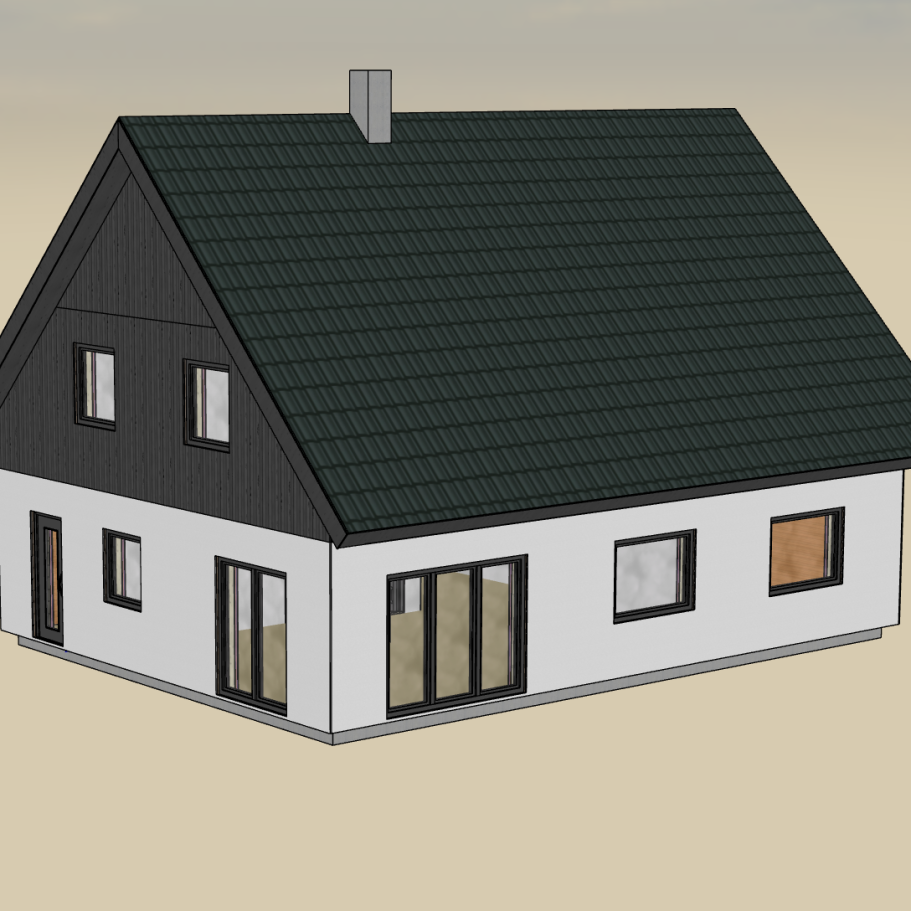

Zweifamilienhaus in Holzrahmenbauweise

ZWH in Nordeutschland

Zweifamilienhaus in Holzrahmenbauweise. Vollständige Fachplanung mit Cadwork, von der Ständerwerksplanung über die statische Abstimmung bis zur produktionsreifen Werk- und Montageplanung.

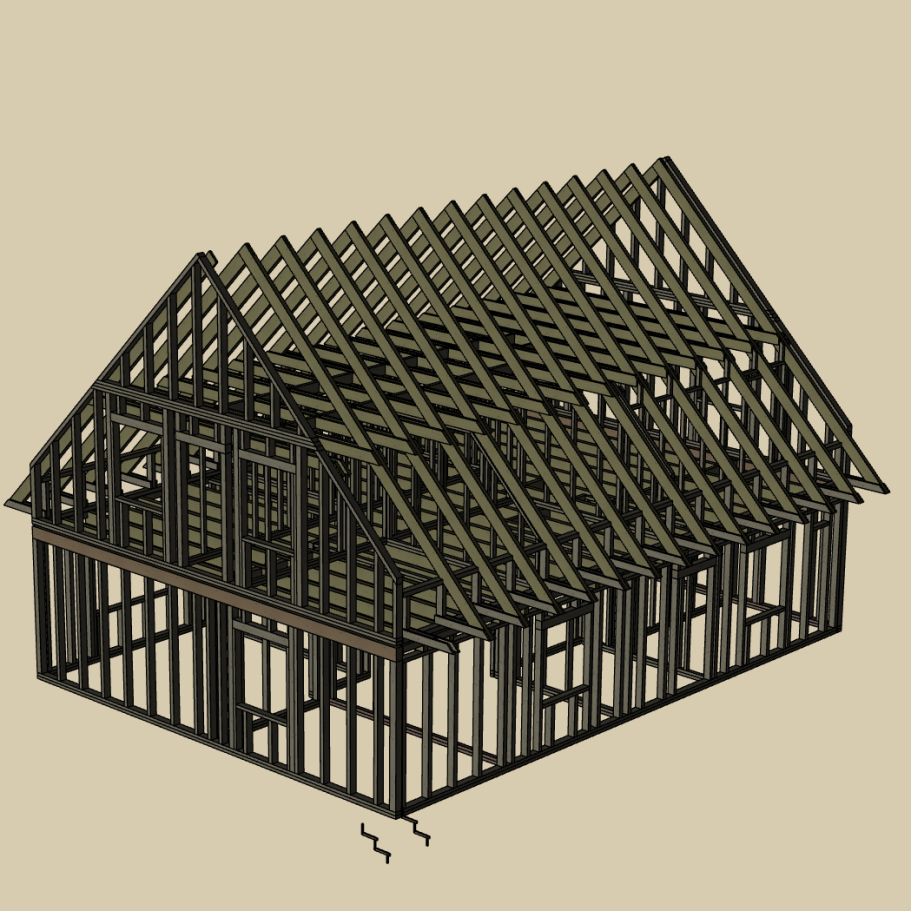

Ständerwerk/Tragwerk

3D/2D-Planung des kompletten Holzständerwerks: 25 Wände , 741 modellierte Bauteile mit insgesamt 23,1 m³ Holzvolumen, sowie 126 konstruktiv gelöste Durchdringungen und Ausschnitte für Decken- und Dachanschluss.

Schnittdarstellung

Wandschnitt mit vollständigem Schichtaufbau (Ständerwerk, Beplankung, Anschlussdetails). Daraus abgeleitet: plattengenaue Stücklisten möglich. Verbindungsmittellisten und BVX-Maschinendaten je Wand für die Abbundanlage.
